Машина за кримпинг на слънчева панела

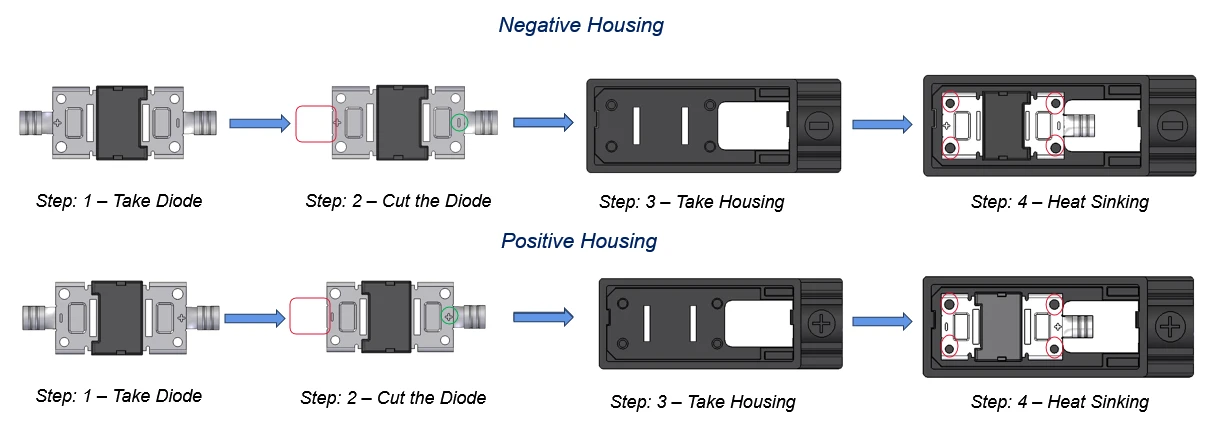

1. Поемете диод:

Оператор (или машина за вземане на място в полуавтоматична настройка) извлича диод.

2. Нарежете диода:

Проводниците на диода (металните проводници, простиращи се от тялото на диода) са подрязани до правилната дължина. Изображението показва червени очертания, вероятно там, където се случва разрезът. Прецизното рязане е от решаващо значение, за да се гарантира правилното прилягане и електрически контакт.

3. Вземете жилище:

Получава се подходящото жилище (или „отрицателното жилище“, или „положителния корпус“).

4. Погасяване на глави:

Подрязаният диод се вкарва в корпуса. Червените кръгове вероятно показват точките за контакт, където диодът води до електрически контакт с метални части в корпуса. Тази стъпка осигурява и топлинно потъване - прехвърляне на топлина далеч от диода.

Полярност: Процесът е ясно разделен на стъпки на "отрицателно жилище" и "положителни жилища", което показва, че полярността на диода (положителни и отрицателни терминали) е от решаващо значение. Корпусите са проектирани по различен начин, за да се гарантира правилно, че диодът е поставен.

Електрически контакт: Стъпката за "топлинно потъване" предполага, че диодът води до твърд електрически контакт с проводими елементи в корпуса. Това е от съществено значение, за да функционира правилно полето на кръстовището.

Контрол на качеството:

Визуална проверка на диодите преди и след рязане.

Проверка на полярността на диода.

Осигуряване на правилно поставяне и сядане на диода в корпуса.

Потенциално, електрически тестове за проверка на връзката.

По -нататъшно сглобяване: Това е само една част от общия монтаж на кръстовището. След тази интеграция на диоди ще има допълнителни стъпки, като например:

Свързване на вътрешното окабеляване.

Прикрепяйки кръстовището към слънчевия панел.

Гърне или запечатване на кутията на кръстовището, за да се предпази от околната среда.

Добавяне на кабелни жлези или конектори.

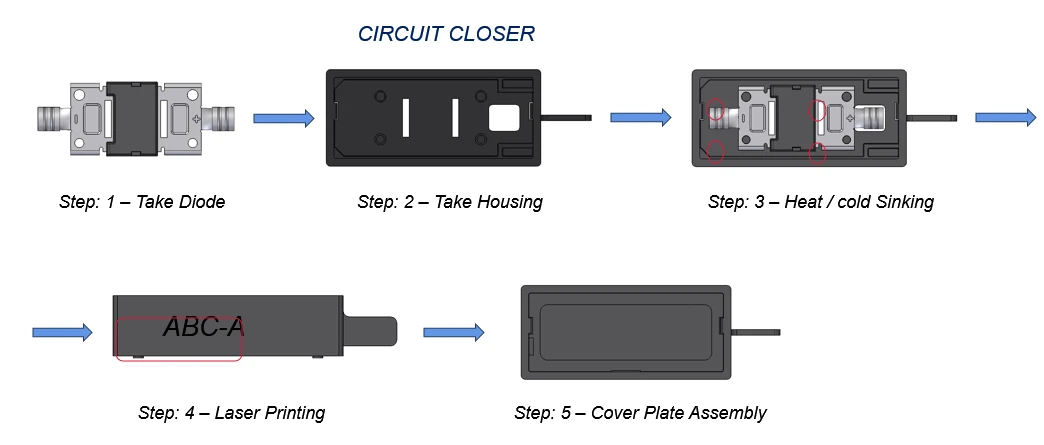

Стъпка 1: Вземете диод:

Извлича се диод (ръчно или от автоматизирана система).

Стъпка 2: Вземете жилище:

Подходящото жилище

Стъпка 3: Топлинна / студено потъване:

Тази стъпка съчетава няколко действия:

Вмъкване на диод: Диодът се вкарва в корпуса.

Електрическа връзка: Проводниците на диода осъществяват контакт с проводими елементи в корпуса.

РЕЗИЦИЯ: Проведенията на диода вече не се нуждаят от рязане.

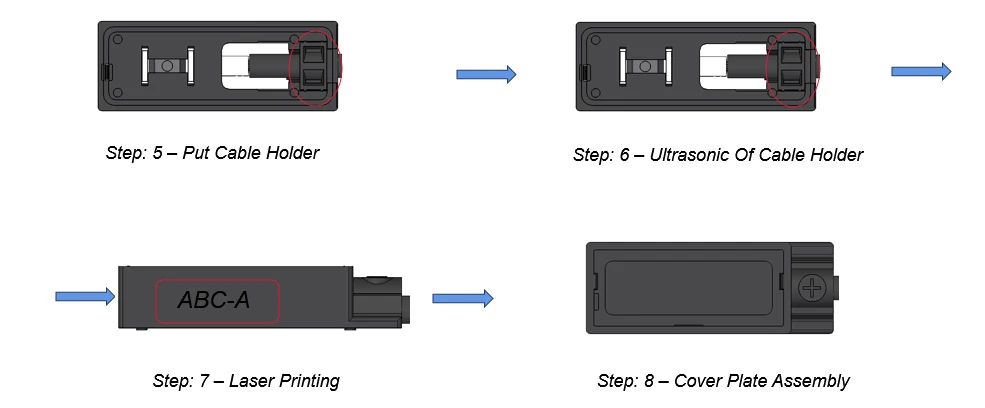

Стъпка 4: Лазерен печат:

Корпусът е маркиран с идентифициране на информация (напр. "ABC-A"), използвайки лазерна система за печат/гравиране.

Стъпка 5: Сглобяване на табелата с капак:

Покривната плоча е прикрепена към корпуса, привличайки вътрешните компоненти.

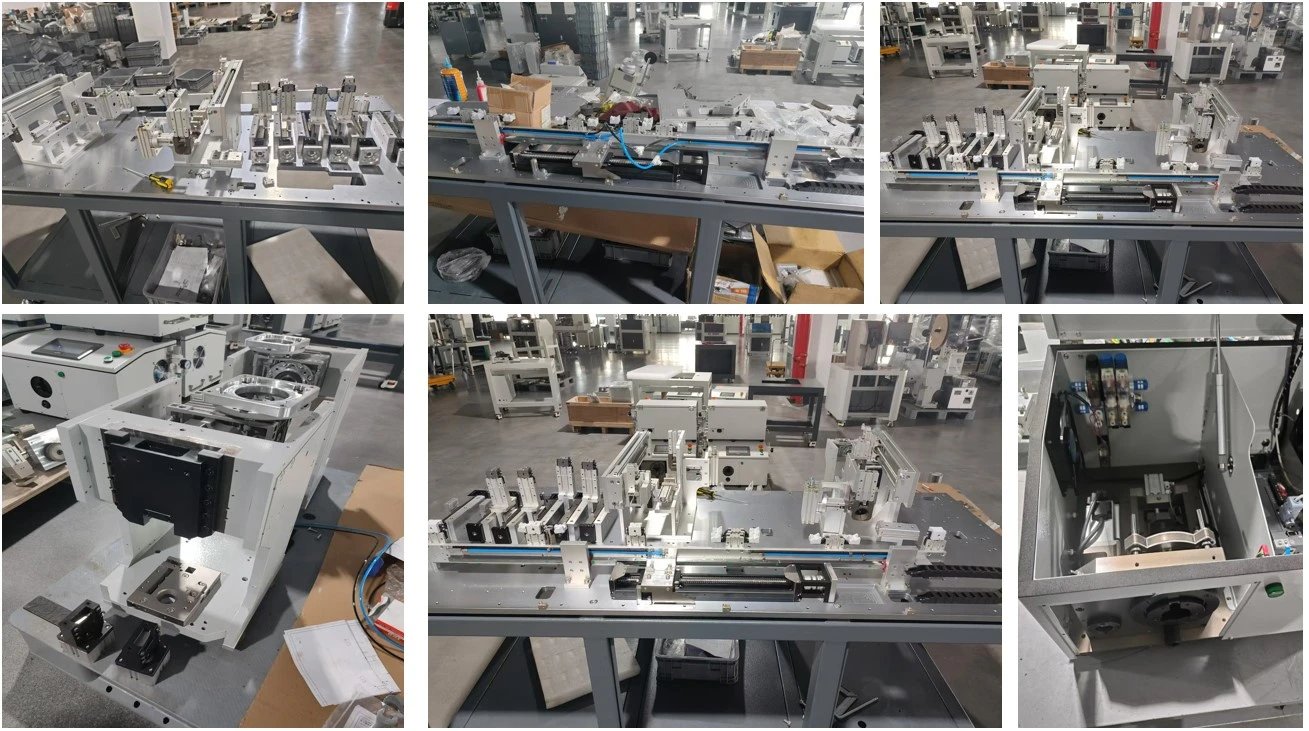

1. Суровините, необходими за производството на това оборудване, са: централно отрицателно тяло на кутията и съответните модули (тръби), блокове за налягане, кабели с инсталирани конектори.

2. Реализация на функцията

① Автоматично хранене на централното отрицателно тяло на кутията. Автоматично хранене на модула. Сглобяване и нит на модула с тялото на кутията. Тест за електрическа ефективност на междинното тяло, кодиране. Автоматично разтоварване.

② (положително и отрицателно тяло на кутията) Ръчно нитове за кабел, автоматично събличане на кабели, нитове (със сензор за налягане), запояване, визуална проверка на CCD, автоматично инсталиране на блок на налягане, автоматично ултразвуково заваряване, автоматично тестване на електрически производителност, автоматично кодиране, автоматично разтоварване.

3. Изисквания за оборудване

① Всички части, които влизат в контакт със суровините, трябва да бъдат полирани, за да се гарантира, че повърхността на суровините не е повредена, надраскана или изстъргана.

② Осигурете съотношение на компресиране на проводници на нита.

③ Ултразвуковото заваряване на уплътнителния блок има сила на свързване не по -малко от 350 N

④ Електрическо измерване и интегриране на данни за кодове. ⑤c/t: 4 секунди.

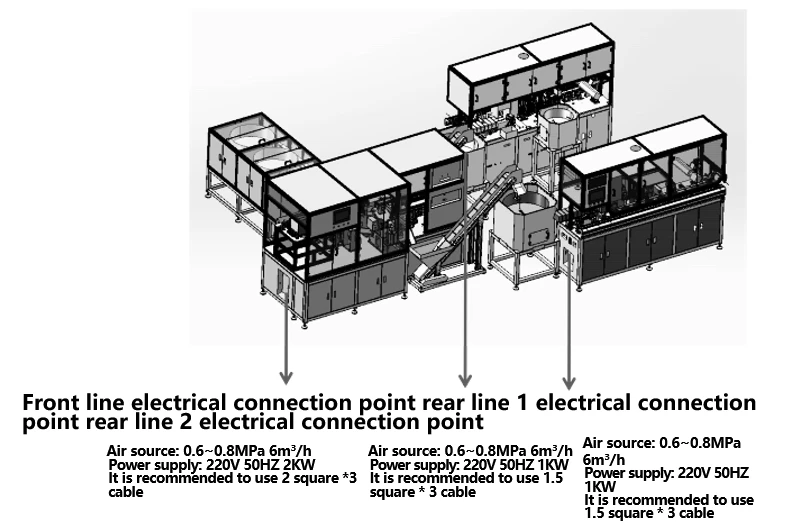

1. Производствената линия е подходяща за автоматизирана обработка на фотоволтаични кабели. Производствената линия тече отляво надясно и може да постигне събличане на тел, терминална критче, откриване на CCD, резба на конектора, усукване на ядки, круптна кутия, откриване на CCD

2. Приложим диаметър на проводника: 4 мм²

3. Дължина на линията: 15 0 mm -600 mm, толеранс ± 0,002 * l +1 mm;

4. Диапазон на дължината на обелката: 1-9 mm;

5. Производствен ритъм: по -голям или равен на 4 секунди;

6. Размер на хоста: 1200 × 4000 × 2400 мм

7. Операционна система за човешка машина: Интерфейсът за докосване на екрана е прост и ясен, което позволява бързо управление на работата на машината. Всички параметри могат лесно да бъдат зададени и съхранявани, а инструкциите за работа се показват по интуитивен и прост начин чрез изображения. Той се предлага с функция за защита на паролата 4- ниво (с разрешения, разделени на оператор, контрол на качеството, техник и мениджър), координация на кода за повреда и код на код за поддръжка, постигане на лесна поддръжка и намаляване на разходите;

8. Повечето работни станции използват зрели продукти за интеграция, за да осигурят стабилност на продукта;

9. Приемане на система за контрол на серво двигателя, за да се гарантира точността на продукта;

10. Програмата може да съхранява до 100 файла и може да бъде достъпна, като изберете номера на програмата. Сървърът на базата данни събира производствени данни и организира качеството на производствената линия, което го прави удобно за горната система (MES или ERP) да извлича данни и да проследява данните за обработка по време на производството на продукта през мрежата;
