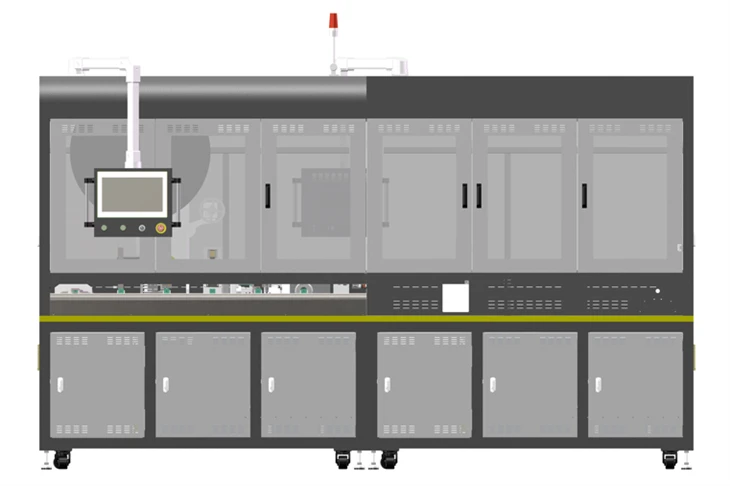

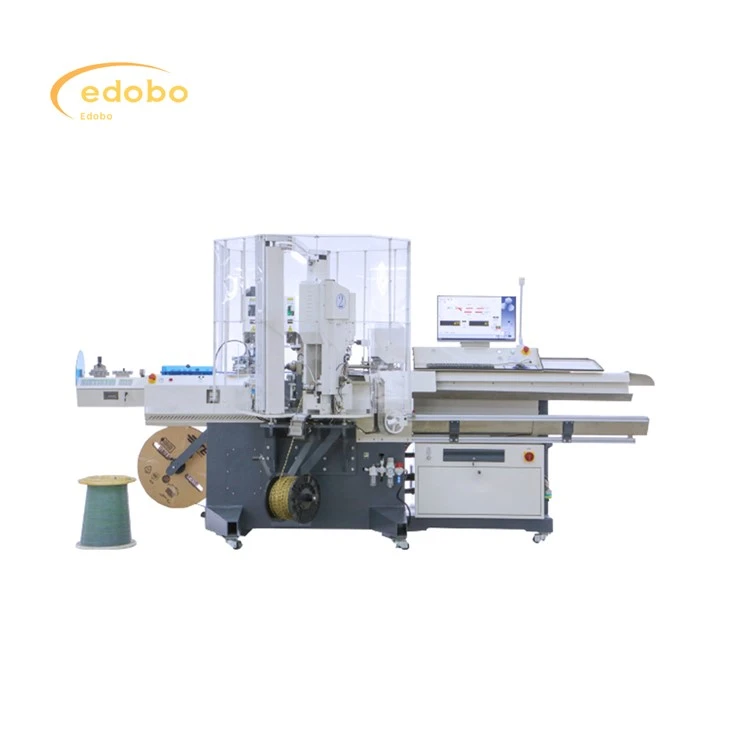

Производствена линия на слънчевия панел MC4 Connection Line

Сглобяване на положителни и отрицателни конектори

Отрицателен полюс (женски конектор):

1. Вземете корпус (женски конектор):Започнете с корпуса на женския конектор.

2.О-пръстен вложка в корпуса (женски конектор):Поставете О-пръстена в женския корпус.

3. Сглобяване на Grommet & Collet (женски конектор):Сглобете Grommet и Collet за женския конектор.

4. Плъщане на сглобяване на Grommet в корпус (женски конектор):Поставете сглобения гром и колек в женския корпус.

5. Сглобяване на CAP (женски конектор):Прикрепете капачката към корпуса на женския конектор.

Положителен полюс (мъжки конектор):

1. Вземете корпус (мъжки конектор):Започнете с корпуса на мъжкия конектор.

2. Сглобяване на Grommet & Collet (мъжки конектор):Сглобете Grommet и Collet за мъжкия конектор.

3. Плъщане на сглобяване на Grommet в корпус (мъжки конектор):Поставете сглобения гром и колек в мъжкия корпус.

4. Сглобяване на CAP (мъжки конектор):Прикрепете капачката към корпуса на мъжкия конектор.

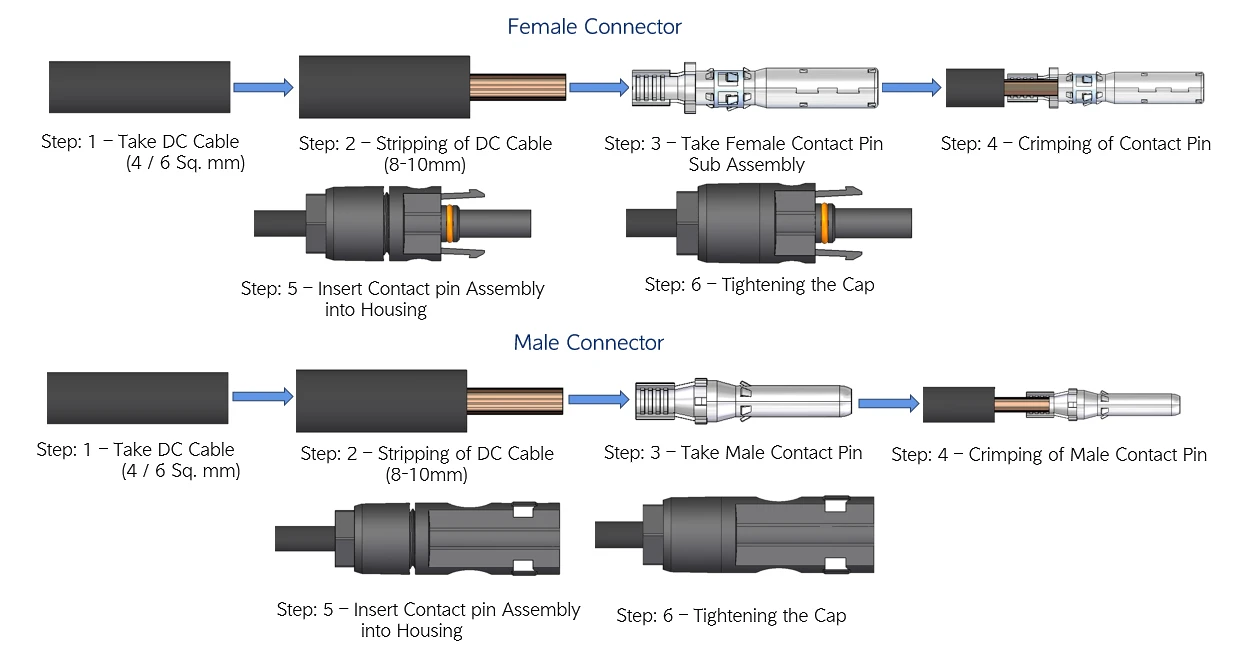

Стъпките на терминала за преплитане включват главно следните стъпки:

2. Вземете постоянен ток:Подгответе постоянен ток.

2. Подкрепете кабела:Извадете дължина на изолацията от постояннотоковия кабел (тел).

3. Изберете щифта за контакт:Вземете женския или мъжкия контакт щифт

4.Киграйте контактния щифт:Поставете съблечената жица в щифта за контакт и използвайте инструмент за кримпинг, за да прикрепите сигурно контактния щифт към жицата.

5. Влезте в жилища:Поставете сглобката за контактни щифтове в корпуса на конектора.

6. Поставете капачката:Закрепете капачката върху корпуса, за да завършите конектора.

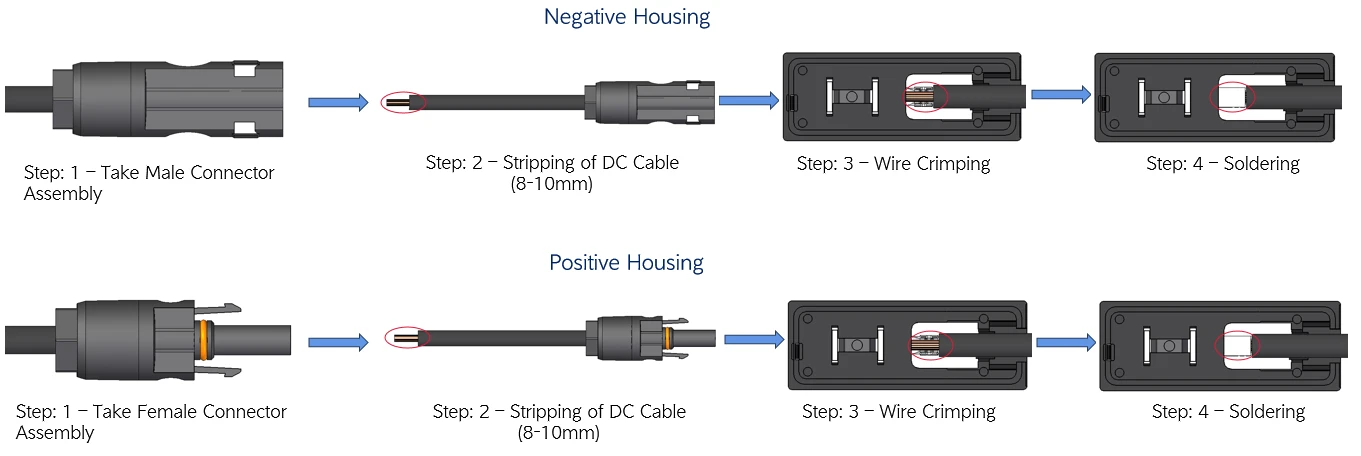

Телта, която е директно забита в кръстовището:

Вземете сглобяване на конектора:Вземете мъжкия или женския конектор.

Извадете кабела:Лента 8-10 mm изолация от DC кабела.

Тел Кремпинг:Облекнете съблечената жица директно в кутията на кръстовището. Кутията на кръстовището ще има вътрешни терминали (често метални раздели или конектори), предназначени да получават и сигурно държат жицата.

Запояване (фиксирано):Споййте връзката. Solder ще добави допълнителна сила и ще помогне за предотвратяване на корозия във връзката.

1. Тази производствена линия се използва главно за следните процеси: натоварване на кабела, подреждане на кабела, хранене и изправяне на кабел, рязане на кабел, крим на кабела, визуална проверка, вмъкване на конектор, винтове на конектора и др.

2. Необходимите източници на енергия са електричество и сгъстен въздух. Всяка работна станция и конвейер работи заедно в близост, за да стане едно.

3. Основният материал, използван при производството на цялата машина, е заварена рамка, а всички части, които са предразположени към корозия, са дадени повърхностни обработки като боядисване и галванопластика, за да се гарантира никаква корозия и добър външен вид през гаранционния период или дори по -дълго.

4. Дизайнът на оборудването напълно разглежда ергономичността и безопасността на фабриката. Оборудването може автоматично да отчита производствената продукция.

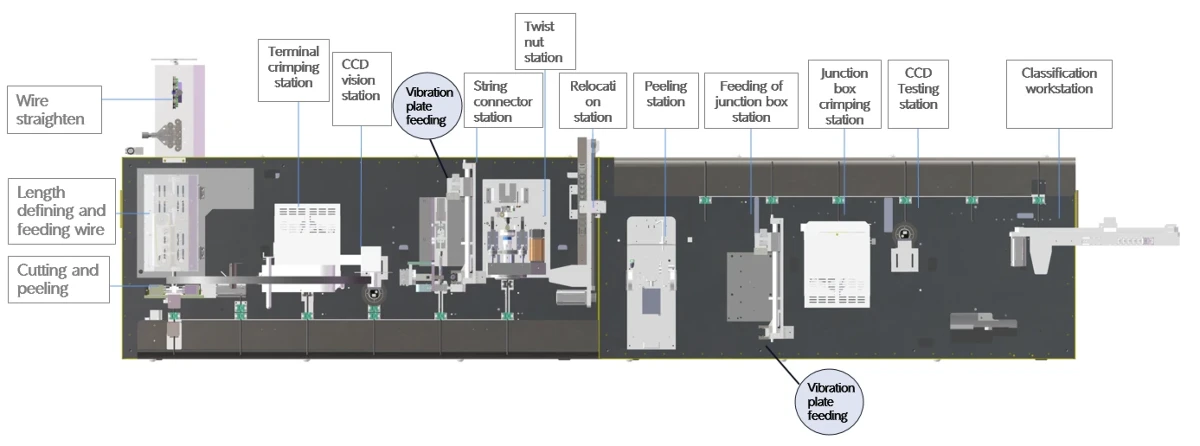

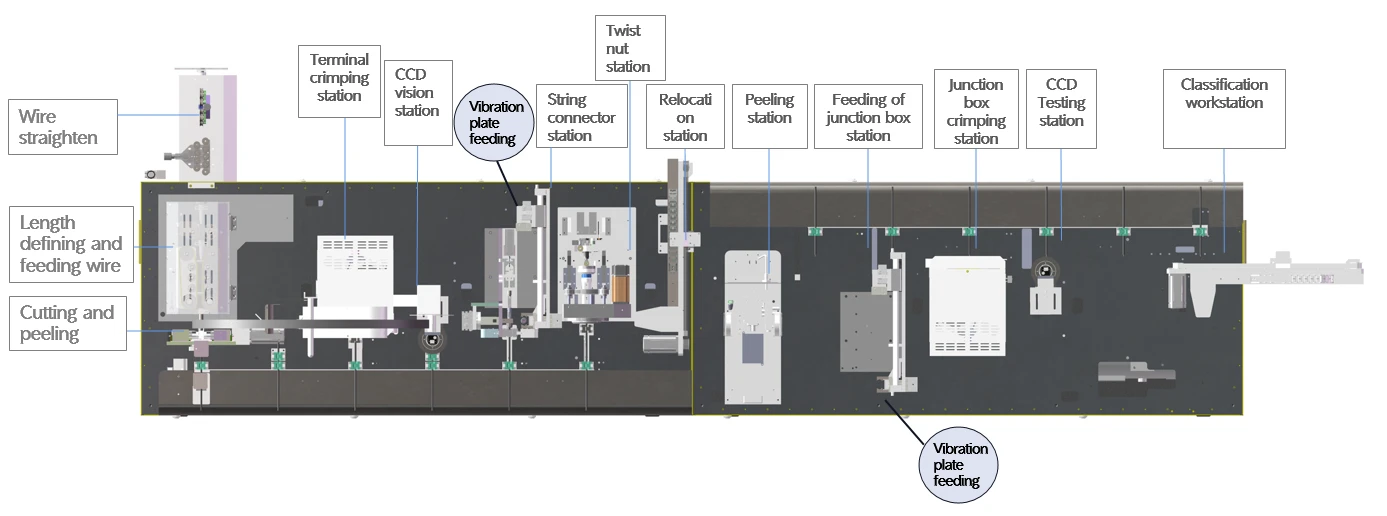

1. Производствената линия е подходяща за автоматизирана обработка на фотоволтаични кабели. Производствената линия тече отляво надясно и може да постигне събличане на тел, терминална критче, откриване на CCD, резба на конектора, усукване на ядки, круптна кутия, откриване на CCD

2. Приложим диаметър на проводника: 4 мм²

3. Дължина на линията: 15 0 mm -600 mm, толеранс ± 0,002 * l +1 mm;

4. Диапазон на дължината на обелката: 1-9 mm;

5. Производствен ритъм: по -голям или равен на 4 секунди;

6. Размер на хоста: 1200 × 4000 × 2400 мм

7. Операционна система за човешка машина: Интерфейсът за докосване на екрана е прост и ясен, което позволява бързо управление на работата на машината. Всички параметри могат лесно да бъдат зададени и съхранявани, а инструкциите за работа се показват по интуитивен и прост начин чрез изображения. Той се предлага с функция за защита на паролата 4- ниво (с разрешения, разделени на оператор, контрол на качеството, техник и мениджър), координация на кода за повреда и код на код за поддръжка, постигане на лесна поддръжка и намаляване на разходите;

8. Повечето работни станции използват зрели продукти за интеграция, за да осигурят стабилност на продукта;

9. Приемане на система за контрол на серво двигателя, за да се гарантира точността на продукта;

10. Програмата може да съхранява до 100 файла и може да бъде достъпна, като изберете номера на програмата. Сървърът на базата данни събира производствени данни и организира качеството на производствената линия, което го прави удобно за горната система (MES или ERP) да извлича данни и да проследява данните за обработка по време на производството на продукта през мрежата;
