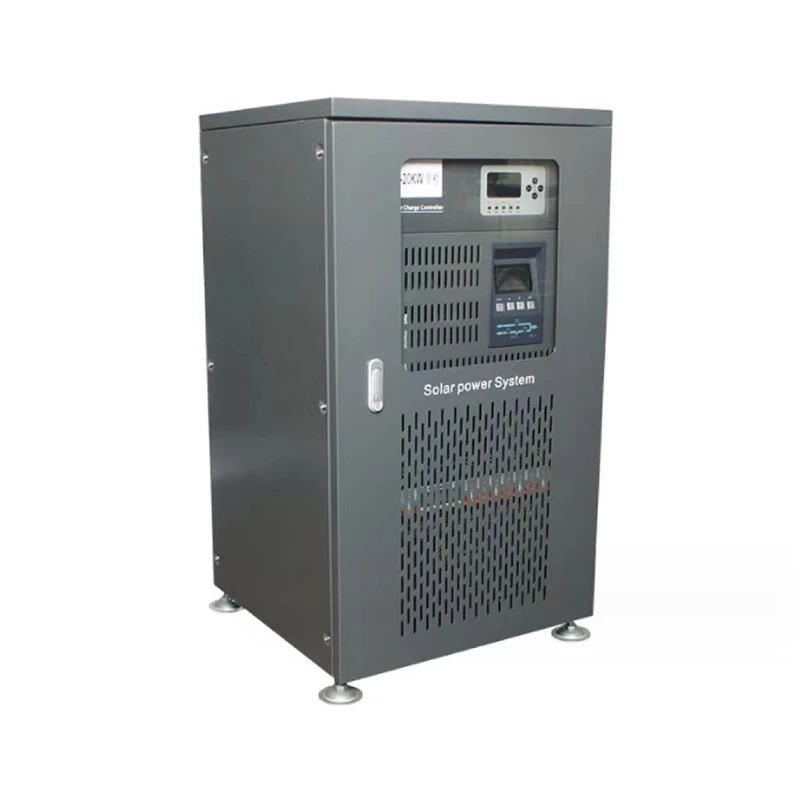

Инверторна система извън мрежата
Описание
Технически параметри
Преглед на продукта:
Продуктът е интегриран интелигентен инвертор с вградена система за контрол на заряда, предназначен за голяма фотоволтаична мощност. Неговият вграден контролер може да реализира управление на зареждането на батерия от множество слънчеви масиви, за да подобри ефективността на зареждане и живота на батерията. Благодарение на своята пълна цифрова векторна технология за управление, базирана на обработка в реално време от DSP, MCU и DDC, той има перфектни защитни функции и висока надеждност. Предпочитаният му режим на захранване и предпочитаният режим на батерията могат да се задават, което улеснява посрещането на различните нужди на потребителите. Има LCD. t се прилага широко за големи случаи на производство на слънчева енергия, включително семейства, училища, обществено осветление, промишлени и минни предприятия, гранична защита, морски острови, пасища и др.
Основните функции:
Висока надеждност
Проследяване на честотата, филтриране на шума и ниско изкривяване в изхода на инвертора поради дизайн с двойно преобразуване
Висока адаптивна способност
Широк диапазон на входната честота, който реализира стабилна работа на горивните генератори
Висока оптимална производителност на батерията
Интелигентна технология за управление на батерията, която гарантира по-дълъг живот на батерията и намалява времето за поддръжка на батерията Усъвършенствана технология за зареждане с постоянно напрежение, която активира батерията в най-голяма степен, спестява време за зареждане и гарантира по-дълъг живот на батерията
Цялостна и надеждна защита
Функция за тестване при включване, която може да избегне грешките поради опасности от инвертора Ефективна технология за инверсия на IGBT (биполярен транзистор с изолиран порт) Добра функция за високоскоростно превключване, работни характеристики при голямо напрежение и голям ток и задвижване на напрежението на IGBT (IGBT от пето поколение има по-нисък спад на напрежението на насищане и по-висока ефективност и надеждност на работа.)

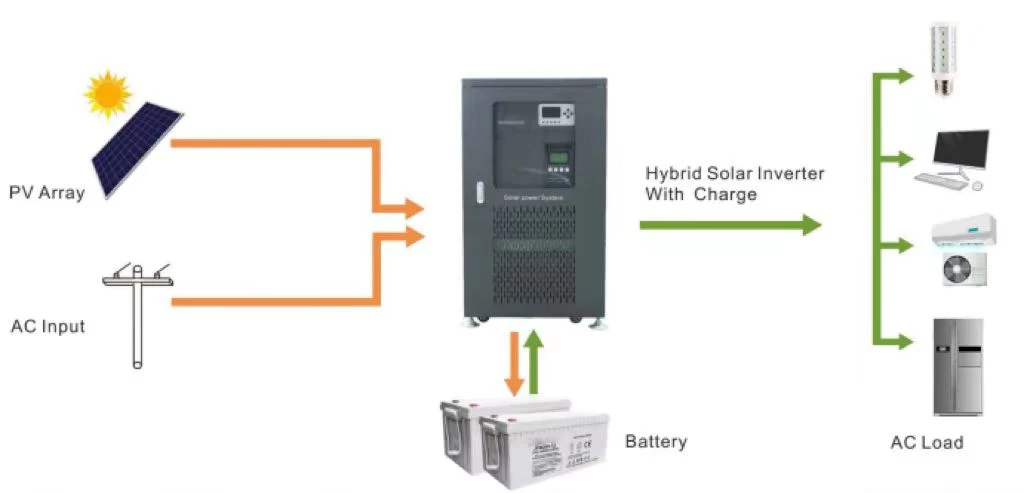

Диаграма на приложение:
Технически индекси:
|
Модел: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Оценена сила |
8КВ |
10КВ |
15КВ |
20КВ |
30КВ |
|
Батерия |
|||||
|
Номинално напрежение |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Напрежение на защита от преразреждане |
96VDC/172VDC/194VDC/345VDC |
||||
|
Контролер |
|||||
|
Номинален ток |
100A |
||||
|
Номинално напрежение |
192VDC/220VDC/384VDC |
||||
|
Брой достъпи за зареждане |
4 |
||||
|
Максимален ток на всеки достъп |
25A |
||||
|
Слънчево входно напрежение |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Напрежение на защита от презареждане |
110VDC/222VDC/255VDC/445VDC (програмируем |
||||
|
Контролна точност |
±0.1 |
||||
|
Точност на дисплея |
±0.1 |
||||
|
Ефективност |
>90% |
||||
|
Инвертор |
|||||
|
входен волтаж |
88-132VAC/176-264VAC |
||||
|
Входяща честота |
45-65Hz |
||||
|
Изходно напрежение |
110VAC/220VAC |
||||
|
Изходна честота |
50/60Hz |
||||
|
Форма на вълната на изхода |
Чиста синусоида, THD<4%(full load) |
||||
|
Защитна функция |
Защита от късо съединение на изхода, защита от пренапрежение, защита от ниско напрежение, защита от изтощена батерия и др |
||||
|
Ръчно включване/изключване |
Предпочита се ръчно включване/изключване |
||||
|
Автоматично включване/изключване |
Светлинно управлявано включване+изключване с фиксирано време (програмируемо) |
||||
|
Време за превключване |
<10ms |
||||
|
други |
|||||
|
Околна температура за работа |
0-40 степен |
||||
|
Относителна влажност за работа/съхранение |
20-90% (без кондензация, максимум) |
||||
|
Външни размери Д × Ш × В (mm) |
536*560*1015 |
||||
|
Размери на опаковката: Д × Ш × В (мм) |
675*700*1180 |
||||
