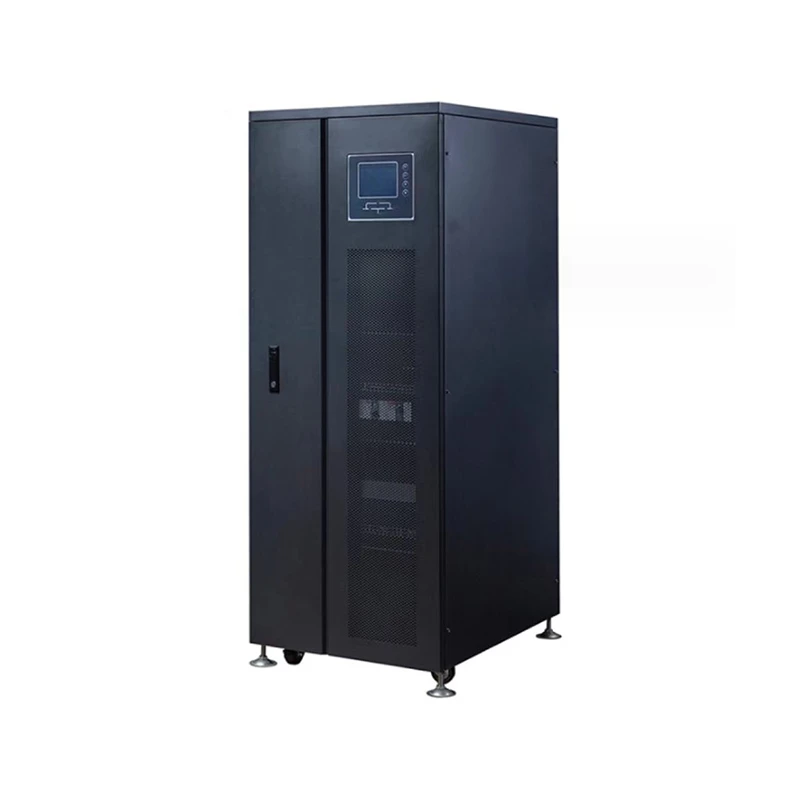

30kw инвертор извън мрежата
Описание
Технически параметри
Преглед на продукта:
Продуктът може да осигури надеждна защита на електрозахранването за големи центрове за данни, мрежови компютърни зали, както и електрическите връзки в области като производство, трафик и енергетика, за да отговори на изискванията за висока надеждност на потребителите за инвертори с голяма мощност. Въз основа на технологията за точно управление на DSP и двойните вградени MCU, продуктът може да извежда стабилни и чисти синусоиди и да осигурява безопасна и надеждна защита на захранването за потребителите
Основните функции:
Разширен режим на работа
Проследяване на честотата, стабилизиране на напрежението с фазово заключване, филтриране на шума и предотвратяване на въздействие от колебание на електрическата мрежа, реализирано в изхода на инвертора
Най-добрата гаранция за захранване за оборудването за зареждане на потребителите, допринесена от пълна цифрова векторна технология за управление, базирана на обработка в реално време от DSP, MCU и DDC
Ефективна LGBT (технология за инверсия на биполярен транзистор с изолиран порт).
Добра функция за високоскоростно превключване, работни характеристики при голямо напрежение и голям ток и задвижване на напрежението на IGBT (IGBT от пето поколение има по-нисък спад на напрежението при насищане и по-висока ефективност и надеждност на работа.)
Висока адаптивност
Широк диапазон от входна честота (45Hz ~ 65Hz), който реализира стабилна работа на генераторите на гориво
Голяма товароносимост
Подходящ за промишлени приложения като машинни инструменти и резачки за тел
Надеждна работа
Функция за тест при включване за навременно откриване и елиминиране на потенциални опасности
Висока стабилност и надеждност, гарантирани чрез интегриране на функции, включително защита на входа на променлив ток от напрежение, защита на входа на променлив ток под напрежение, защита от претоварване на изхода, защита от късо съединение, защита от пренапрежение, защита от пренапрежение на шина, защита от прегряване, защита от повреда на вентилатора, повреда в спомагателното захранване защита, защита за предупреждение за ниско напрежение на батерията, защита от презареждане на батерията и др.
Управленска функция
Голям LCD, визуализиран дисплей на работните състояния чрез блок диаграми, интелигентни икони, сензорни бутони, таблични данни, записи на събития и др. Визуализация на параметрите на инвертора чрез комуникация с компютър чрез интерфейс RS232/RS485 с помощта на интелигентен софтуер за наблюдение на инвертора.
Интелигентно управление на батерията
Интелигентно зареждане на батерията: Регулиране на параметъра за зареждане на батерията според конфигурацията на батерията на потребителя и превключване между изравняващ заряд и плаващ заряд, температурно компенсиращо зареждане и управление на разреждането според условията на захранване, което може да удължи живота на батерията и намаляване на тежестта на администратора
Интелигентно откриване на повреда на батерията: Измерване на единични параметри, показване на резултатите от измерването на LCD дисплея и незабавна аларма и известие за администратора при всяка повреда на батерията
Персонализирани настройки:
Правилно регулиране на входните параметри според условията на входното захранване
Технически индекси:
|
Модел: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Номинален капацитет |
10КВ |
20KW |
30КВ |
50КВ |
60КВ |
80КВ |
100КВ |
150КВ |
200КВ |
|
Режим и принцип на работа |
PWM (широчинно-импулсна модулация) базирана на DSP прецизна контролна технология и двойни вградени MCU Пълна изолация на изходното захранване |
||||||||
|
AC вход |
|||||||||
|
Номер на фаза |
Трифазен +N+G |
||||||||
|
Волтаж |
АС220В%2фАС380В%ц2%б120% |
||||||||
|
Честота |
50Hz/60Hz±5% |
||||||||
|
DC вход |
|||||||||
|
DC напрежение |
ДК192В%2фДК220В%2фДК240В%2фДК384В |
ДК384В |
|||||||
|
Плаваща батерия |
13,6 V от всяка батерия x количество батерии【13,6 V × 16 батерии =217.6 V】 |
||||||||
|
Напрежение на прекъсване |
10,8 V от всяка батерия x количество батерии【10,8 V × 16 батерии =172.8 V】 |
||||||||
|
AC изход |
|||||||||
|
Номер на фаза |
Трифазен +N+G |
||||||||
|
Волтаж |
AC220V/AC380V±1% (постоянен товар) |
||||||||
|
Честота |
50Hz/60Hz±5%(мрежово захранване)50Hz±0.01%(батерия) |
||||||||
|
Ефективност |
По-голямо или равно на 90% (натоварване: 100%) |
||||||||
|
Форма на вълната на изхода |
Синусоида |
||||||||
|
ТХД |
Линеен товар:<3%;non-linear load:<5% |
||||||||
|
Преходно напрежение на динамично натоварване |
<±5%(jump from 0 to 100%) |
||||||||
|
Незабавно време за възстановяване |
<100ms |
||||||||
|
Време на превключване между батерията и електрическата мрежа |
3S-5S |
<4ms |
|||||||
|
Небалансирано напрежение |
<±3%<±1%(balanced load voltage) |
||||||||
|
Капацитет на претоварване |
120%,20s;>150%, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Системни индекси |
|||||||||
|
Ефективност на работа |
По-голямо или равно на 90% (натоварване: 100%) |
||||||||
|
Компютърна комуникация |
RS 232/RS 485 (SNMP дистанционен мрежов адаптер за наблюдение) |
||||||||
|
Работна температура |
-10~40 градуса |
||||||||
|
Относителна влажност |
0-90% (без кондензация) |
||||||||
|
Шум |
%7б%7б0%7д%7ддБ |
%7б%7б0%7д%7ддБ |
%7б%7б0%7д%7ддБ |
||||||
|
Структура |
|||||||||
|
Външни размери |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Тегло (кг) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
