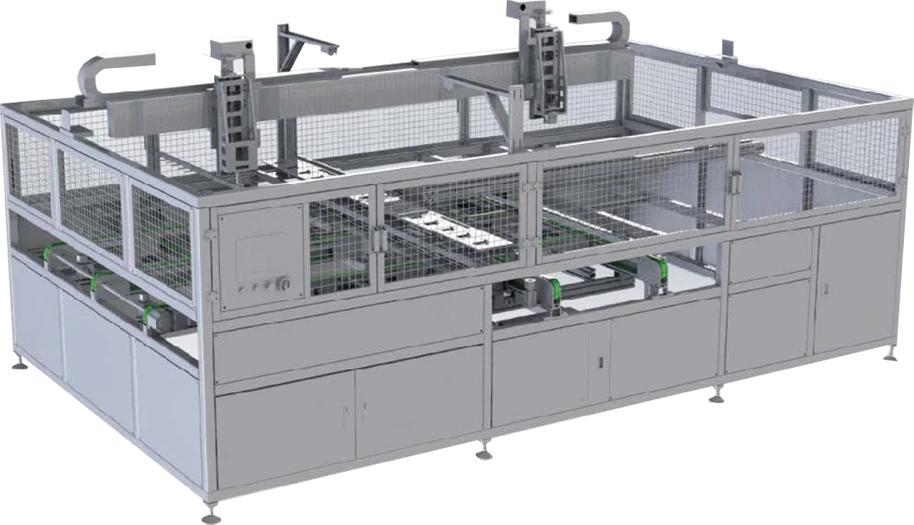

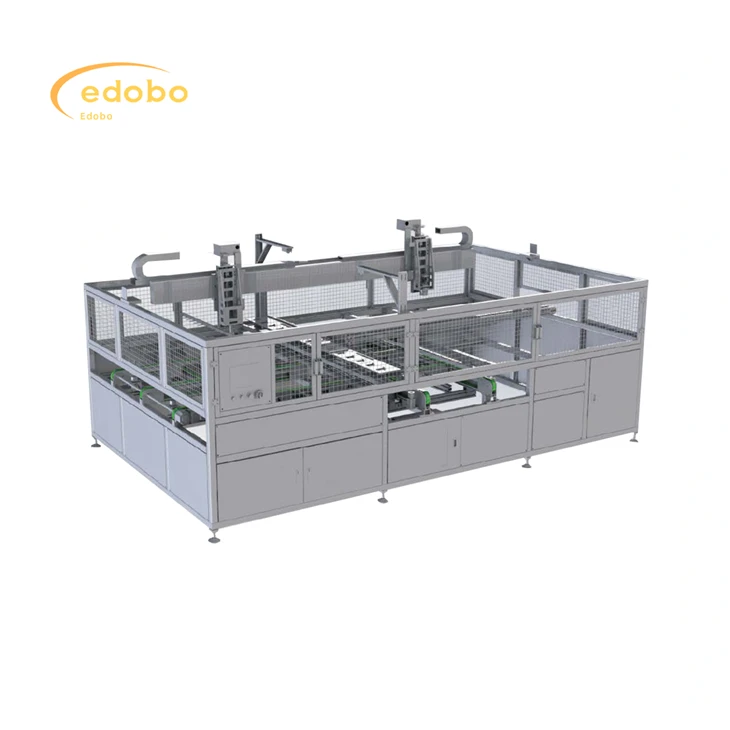

Машина за автоматично поставяне на слънчеви панели за производствена линия

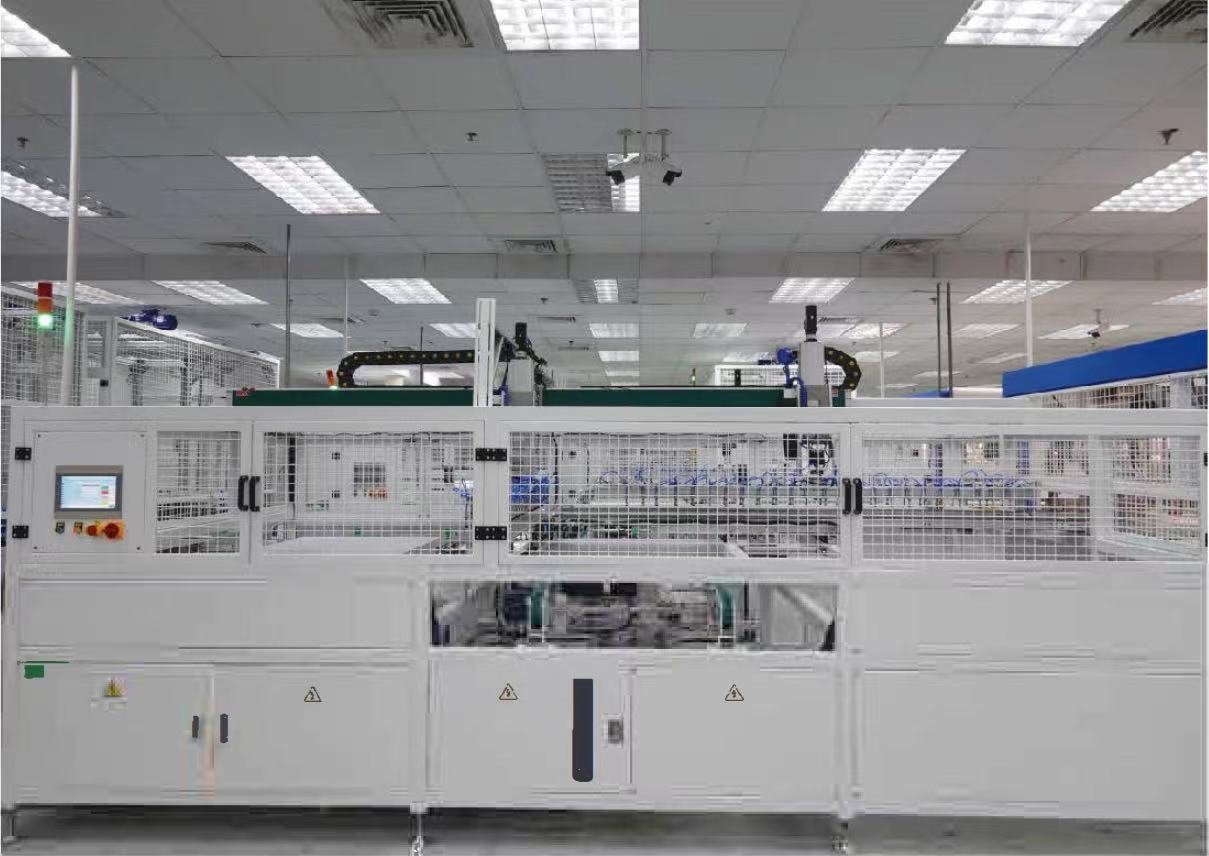

Полагане (механичен тип)

1. Методът на подаване е къс навътре и дълъг, а функцията на оборудването е да ги подреди в съответната последователност. Дългата страна на батерията е успоредна на дългата страна на компонента. Локалната система за набор може да се използва за подреждане на компоненти от 96, 72 и 60 броя и има функция за механично регулиране.

2. Автоматично получаване на струните на батерията, повдигане на струните на батерията до механични позиции и предварително изправяне на стъклото

3. Получаване на стъкло и EVA от производствената линия. Вземете кабела на батерията от механичната позиция. Поставете батерията последователно върху EVA според положителните и отрицателните електроди. След извършване на всички действия, компонентът излиза.

4. Батерийният низ се позиционира чрез визуално позициониране, оптично позициониране и механично позициониране.

1. Машината използва синхронен ремък, задвижван от серво мотор и направляван от линейна направляваща релса, която има предимствата на прецизно позициониране, стабилна работа и бърза скорост.
2. Вендузата е направена от полиуретан и няма да остави следи върху батерията след засмукване.
3. Машината е оборудвана с мощност и газова защита.
4. Машината е напълно автоматична и не изисква ръчна намеса.
5. Точността на позициониране на батерията е ± 0.3 милиметра
6. Шест захранващи кабела на разстояние между 1-10 милиметра един от друг
7. Съвместим с множество батерийни низове, размер 156/182/210, 6-12 броя
8. Основният пръст на слънчевите клетки е съвместим с 2/3/4/5 пръста

♦ Приложими компоненти: компоненти от конвенционално, половин лист и двойно стъкло с дължина 1640-2500 mm и ширина 950-1400 mm
♦ Работен ритъм: 6 секунди/струна
♦ Максимален производствен капацитет: 3400 бр./ден
♦ Онлайн оператор: 0
♦ Номинална мощност (KW): 6KW
♦ Разход на газ (л/мин): 60 л/мин
♦ Налягане (MPa):0.6-0.BMPa
♦ Спецификация на интерфейса: 12
♦ Габаритни размери (дължина*ширина*височина): 4770мм*2840мм*2250мм
♦ тегло:2850KG

1. Клетката приема CCD визуално позициониране, което има предимствата на висока точност и стабилност;
2. Оборудването може автоматично да получава, автоматично оформление и автоматично експортиране на компоненти, а оформлението е точно позициониране;
3. Вендузата е изработена от вносен силиконов материал, който няма да остави следа върху повърхността на батерията;
4. Приемете режима на механично движение с три оси (завъртане на 180 градуса);
5. Страничното движение приема линеен моторен модул, който има предимствата на бърза скорост на движение, висока повтаряща се точност на позициониране и стабилна производителност, запазвайки общото време на удара;
6. Регулирането на смяна на дълги и къси ръбове използва бърз заключващ механизъм, регулира се бързо, просто, удобно и надеждно;
