Функция и въведение

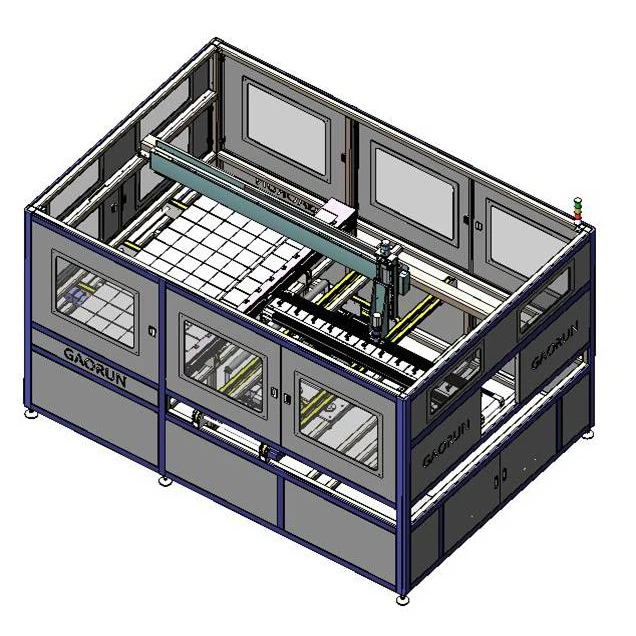

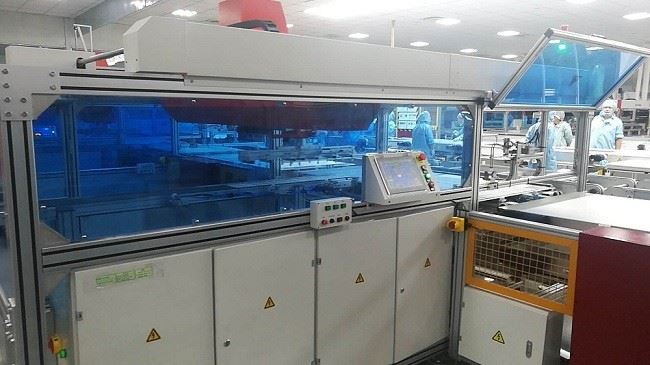

Автоматична машина за подреждане с дълъг ръб напред, е едно към едно, съответстващо на автоматична машина за низове. Дългият ръб на клетъчния низ е успореден на дългия ръб на модула. Машината с единична система за подреждане може да се прилага за подреждане на 96, 72 и 60 модул и има регулиране на машините.
1. Получаване на низовата клетка на автоматичната низова клетка. Избиране на клетъчния низ към регулиращия механизъм. Продължете регулирането на клетката на низа.
2. Получаване на стъкло и EVA материал от производствената линия. Продължете регулирането на клетката на низа.
3. Вземане на клетъчния низ от регулиращия механизъм. Поставяне на клетъчния низ към EVA според положителния и отрицателния електрод. Пренесете модула след приключване на всички действия.
4. Струнната клетка може да постигне визуално позициониране, оптично позициониране и механично позициониране.
Основен параметър
Формат на модула:(1400-2600)mm*(800-1100)mm
Време на цикъл: времето на низ с 10 или 12 модул е по-малко от 15 s/време на
низ с 6 модул е по-малък от 10 s
Максимален капацитет: 2400 /час
Тегло: 400 кг
Номинална мощност: 4,5 kw
Налягане:0.6-0.8 MPa
Формат на връзката:Φ12
Размери (ДХШХВ): 3500mm*2500mm*2200mm
Предимство
1. Машината използва колан и винтова щанга, които се задвижват от серво мотор за предаване и се направляват от линейна релса, с предимства като прецизно позициониране, стабилна работа и висока скорост.
2. Смукателната плоча е направена от полиуретан, без да оставя следи върху клетъчната нишка след засмукване.
3. Машината е оборудвана със защита при изключване и изключване на въздух.
4. Машината е напълно автоматична и не изисква човешка намеса.
5. Точността на локализиране на клетъчния низ е ±0.3 mm.
6. Шест клетъчни струни с интервал между 1~10 mm.
7.Размерът на клетъчния низ е 125/156,6~12 бр.
8. Основна шина с 2 шини/3 шини/4 шини/5 шини.
|
