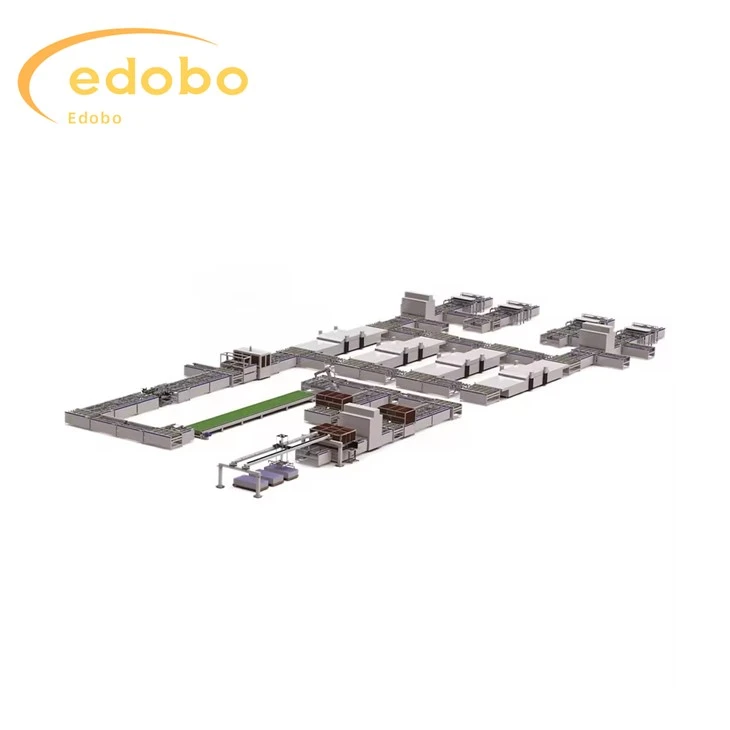

100MW-600MW слънчева фотоволтаична производствена линия за модули

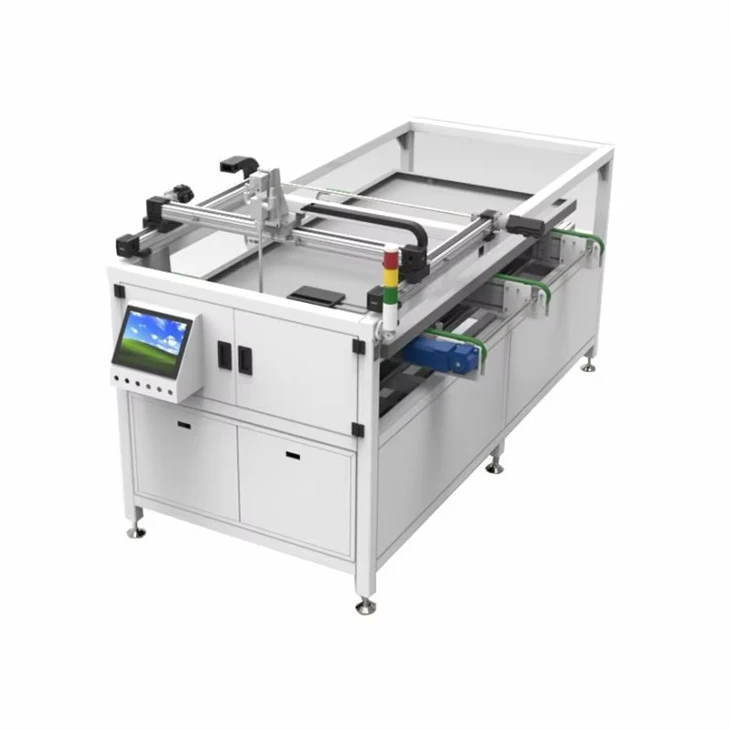

Полагане (механичен тип)

1. Методът на подаване е къс навътре и дълъг, а функцията на оборудването е да ги подреди в съответната последователност. Дългата страна на батерията е успоредна на дългата страна на компонента. Локалната система за набор може да се използва за подреждане на компоненти от 96, 72 и 60 броя и има функция за механично регулиране.

2. Автоматично получаване на струните на батерията, повдигане на струните на батерията до механични позиции и предварително изправяне на стъклото

3. Получаване на стъкло и EVA от производствената линия. Вземете кабела на батерията от механичната позиция. Поставете батерията последователно върху EVA според положителните и отрицателните електроди. След извършване на всички действия, компонентът излиза.

4. Батерийният низ се позиционира чрез визуално позициониране, оптично позициониране и механично позициониране.

1. Машината използва синхронен ремък, задвижван от серво мотор и направляван от линейна направляваща релса, която има предимствата на прецизно позициониране, стабилна работа и бърза скорост.
2. Вендузата е направена от полиуретан и няма да остави следи върху батерията след засмукване.
3. Машината е оборудвана с мощност и газова защита.
4. Машината е напълно автоматична и не изисква ръчна намеса.
5. Точността на позициониране на батерията е ± 0.3 милиметра
6. Шест захранващи кабела на разстояние между 1-10 милиметра един от друг
7. Съвместим с множество батерийни низове, размер 156/182/210, 6-12 броя
8. Основният пръст на слънчевите клетки е съвместим с 2/3/4/5 пръста

(1) Капацитет на производствената линия: 100 MW-600MW/година.
(2) Изискването за захранване на оборудването е 380 V (трифазна петпроводна система), а потреблението на мощност може да се намери в параметрите на оборудването на всеки модул. Конфигурацията на електропровода ще бъде предоставена отделно от нашата компания.
(3) Изискването за сгъстен въздух за оборудването е 0.6-0.8MPa, сух, чист и отговаря на изискванията за автоматизирани производствени линии; Прахови частици По-малко или равно на 1 um, точка на оросяване под налягане на водата По-малко или равно на -40 градуса, масло (включително пара) По-малко или равно на 0.1mg/;
(4) Чистотата на въздуха във фабриката не трябва да бъде по-ниска от 300 000 ниво (ISO клас 8);
(5) Скорост на транспортиране на предавателното оборудване: Времето на цикъла на предаване е по-малко от 22 s, което отговаря на изискването за производствен капацитет от 500 MW/година. Цялата линия приема регулиране на скоростта с променлива честота, с основна честота на регулиране на скоростта, зададена на 30HZ и диапазон на регулиране на скоростта от 0-50HZ (специфичната скорост може да бъде намерена в параметрите на оборудването на всеки модул);
(6) Външни размери на преносна линия: Това оборудване е нестандартно устройство и окончателната диаграма на оформлението ще бъде предоставена от Edobo Solar;
(7) Височина на монтажната линия и обхват на регулиране: Има определена разлика във височината между отделното оборудване и предавателния модул. За подробни външни размери, моля, вижте техническите параметри на отделното оборудване; Височината на предавателния блок обикновено е 950 mm ± 30 mm;
(8) Работният обхват на предавателната линия и оборудването може да се регулира между компоненти с дължина (1650 mm-2600 mm) * ширина (950 mm -1500 mm), което позволява транспортирането на компоненти в различни методи на ламиниране.
(9) Предавателната линия е гладка и размерът на отместването е по-малък от 10 mm;
(10) Когато оборудването работи нормално, процентът на отказ на компонент, причинен от оборудването и преносните линии, е по-малък от 1/1000;
(11) Ниво на шум по време на работа на оборудването По-малко или равно на 72dbA (с изключение на компресионните помпи)

1. Клетката приема CCD визуално позициониране, което има предимствата на висока точност и стабилност;
2. Оборудването може автоматично да получава, автоматично оформление и автоматично експортиране на компоненти, а оформлението е точно позициониране;
3. Вендузата е изработена от вносен силиконов материал, който няма да остави следа върху повърхността на батерията;
4. Приемете режима на механично движение с три оси (завъртане на 180 градуса);
5. Страничното движение приема линеен моторен модул, който има предимствата на бърза скорост на движение, висока повтаряща се точност на позициониране и стабилна производителност, запазвайки общото време на удара;
6. Регулирането на смяна на дълги и къси ръбове използва бърз заключващ механизъм, регулира се бързо, просто, удобно и надеждно;
